Струйная цементация : Jet grouting это технология укрепления грунта. Увеличение прочности и устойчивости грунта происходит за счет изменения его структуры и физико-механических свойств. Существующий грунт разрушается и одновременного перемешивается высоконапорной струёй цементного раствором под высоким давлением, образуется новый материал Грунтоцемент. После твердения, грунтоцемент обладает прочностными и деформационными характеристиками необходимыми для проведения последующих работ.
Виды струйной цементации
Однокомпонентная
JET-1

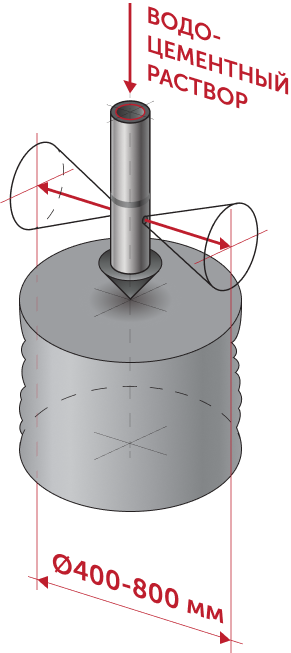

Однокомпонентная струйная цементация – для разрушения и перемешивания грунта используется кинетическая энергия струи одного компонента - цементного раствора. Благодаря Jet-1 технологии достигается наибольшая прочность грунтоцемента.
Давление струйного раствора
400-450 атм.
Диаметр сваи
Ø400-800 мм
Двухкомпонентная
JET-2

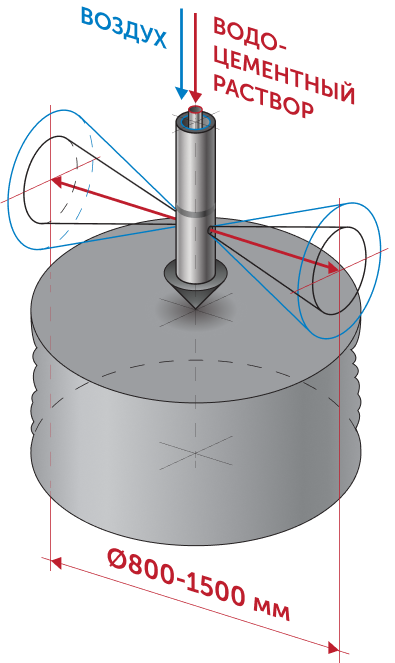

Двухкомпонентная струйная цементация – для разрушения и перемешивания грунта используется кинетическая энергия струи двух компонентов - цементного раствора и сжатого воздуха. Прочность грунтоцемента ниже на 10…15% чем Jet1, но и объём укрепляемого грунта больше.
Давление струйного раствора
P>400 атм
Диаметр сваи
Ø800-1500 мм
Этапы производства
1

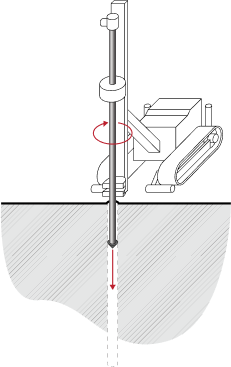

Бурение лидерной скважины до проектной отметки
В зависимости от типов ИГЭ используют разные породоразрушающие инструменты. Бурение происходит на воде, либо под защитой специального раствора для избежания обвала стенок скважины. Буровой шлам выходит на поверхность по затрубному пространству. Для решения разных задач используют разное оборудование, от малогабаритных переносных до крупногабаритных самоходных буровых установок.
2

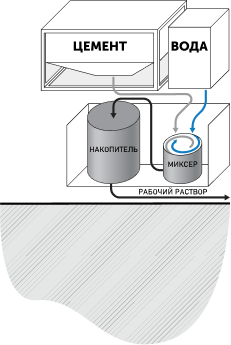

Приготовление и накопление рабочего раствора для струйной цементации грунта
Происходит смешивание воды и необходимых ингредиентов в автоматическом режиме. Рецептура раствора указана в проекте и подтверждена опытным путём. Готовый раствор перекачивается в накопитель. Для решения разных задач используют миксерные установки разной производительности.
3

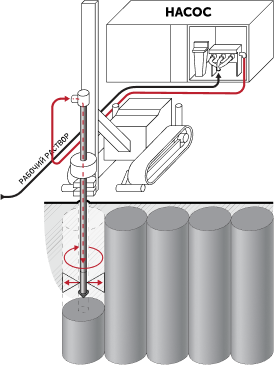

Струйная цементация грунта
Насос высокого давления подаёт рабочий раствор из накопителя по рукавам высокого давления и буровую колонну на монитор.
Вырываясь через форсунки, под давлением 400 атм, раствор разрушает структуру грунта и перемешивает его. Далее буровая колонна медленно вращаясь поднимается и обрабатывает грунт до проектной отметки. Излишки грунтоцемента выходят по затрубному пространству на поверхность.
Использование струйной цементации
Струйная цементация применяется при строительстве и реконструкции Зданий и Сооружений, Транспортных путепроводов и Линейных сооружений.

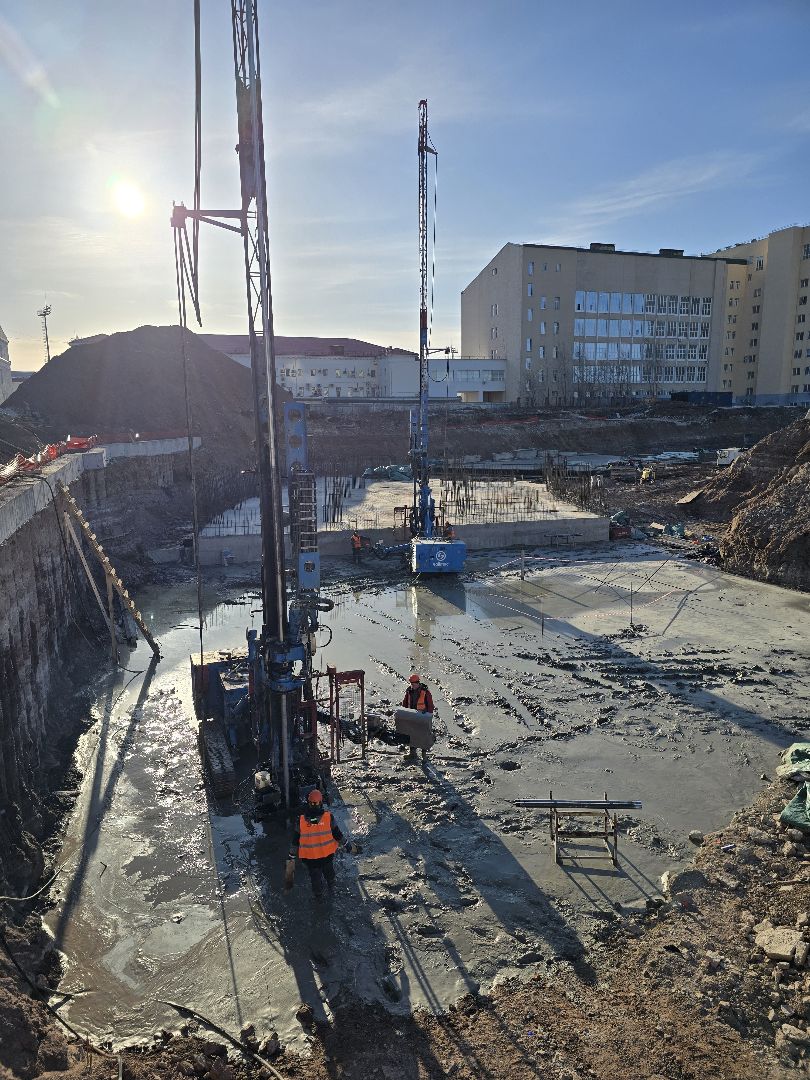

Ограждающие конструкции котлованов и шахт
Анкерное крепление ограждающих конструкций и склонов
Противофильтрационная завеса котлованов и шахт

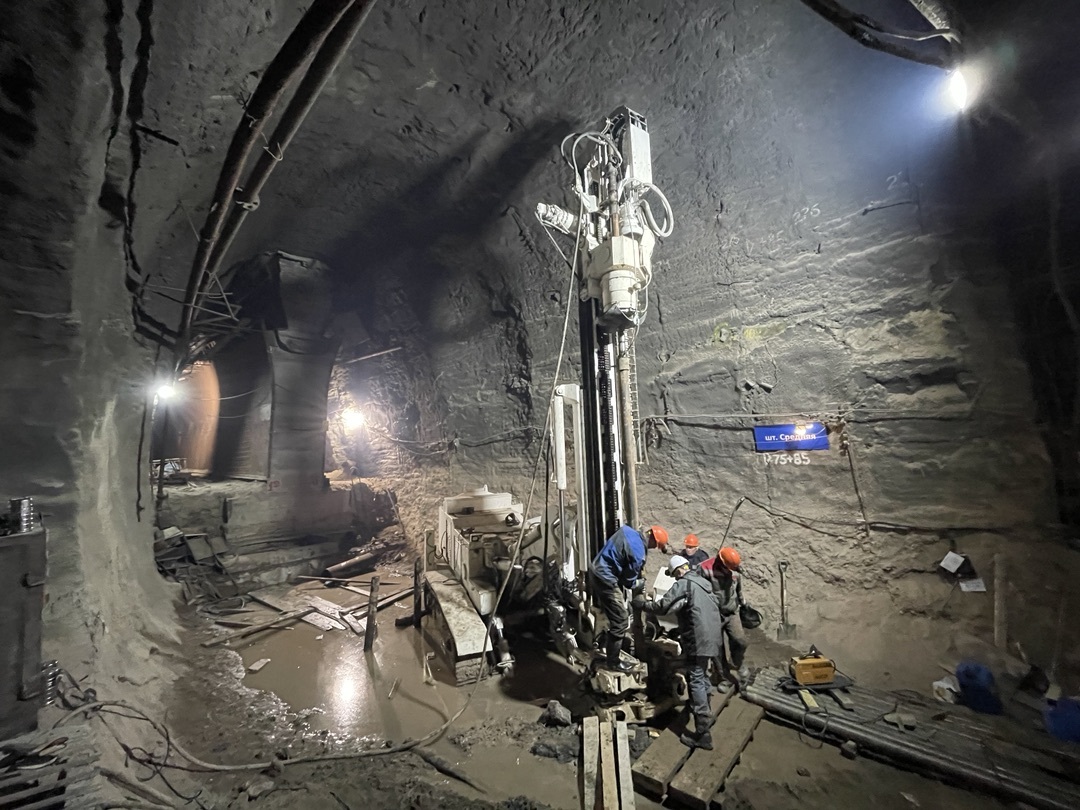

Укрепление грунта для проходки тоннелей и шахт
Укрепление грунта для строительства дорог
Укрепление карстующих пород для дорожного и промышленного строительства
Укрепление грунта под проектируемые фундаменты

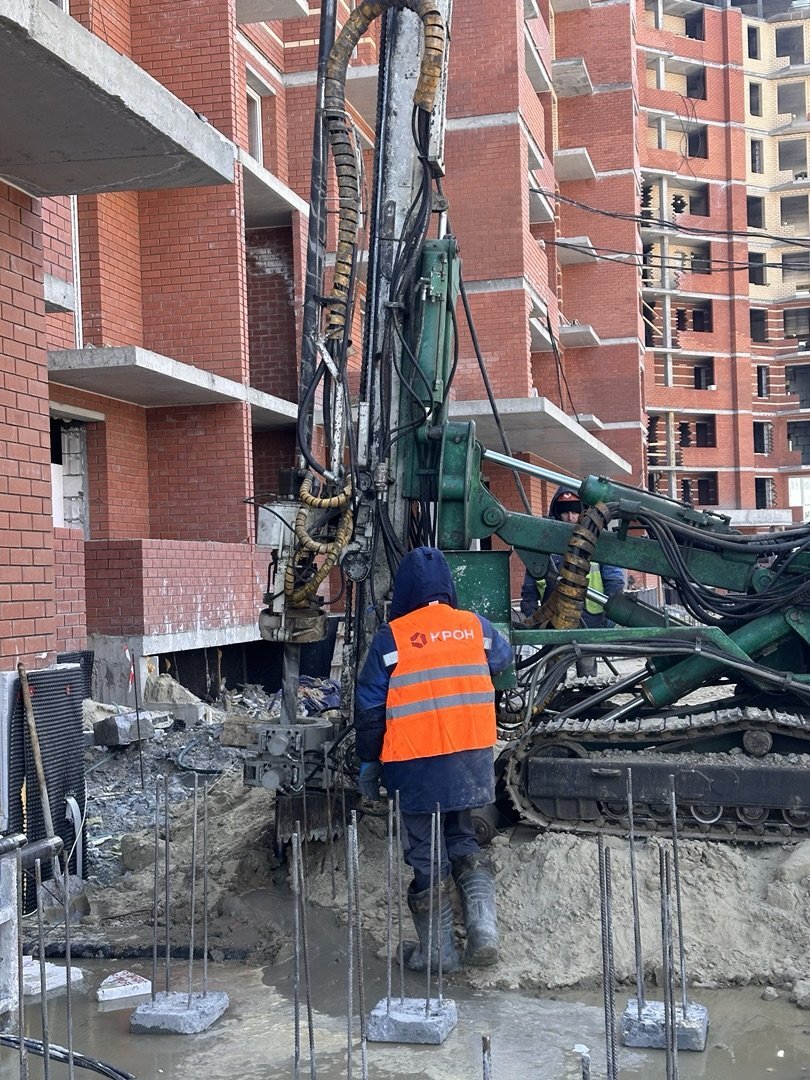

Укрепление грунта под существующие фундаменты
Преимущества
эффективно
Экономическая эффективность. Стоимость работ по струйной цементации грунта обычно ниже, чем у других технологий.
компактно
Возможность работы в ограниченном пространстве: высота от 2 метров, ширина от 1,5 метров.
технологично
Возможно применение на всех этапах и после строительства
