Инъекционная цементация - это технология укрепления грунта, которая заключается во введении цементного раствора в трещины или поры в грунте, под давлением с целью повышения его устойчивости и прочностных характеристик.
Виды инъекционной цементации
Вид 1

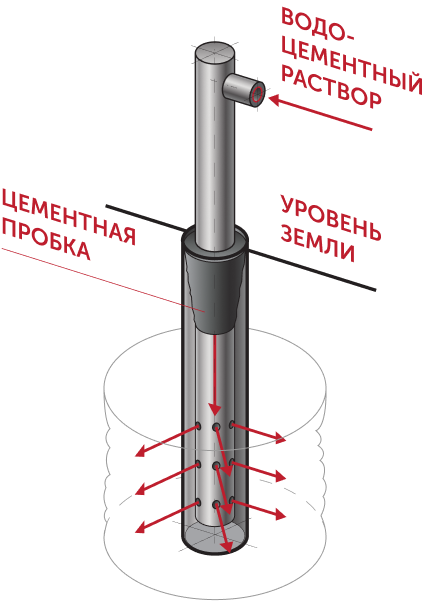

Классическая цементация
Введение раствора производится через всю длину инъектора с большим расходом рабочего раствора и давлением превышающим давление в грунте для гидроразрыва. В результате возможно укреплять большие массивы грунта.
Вид 2

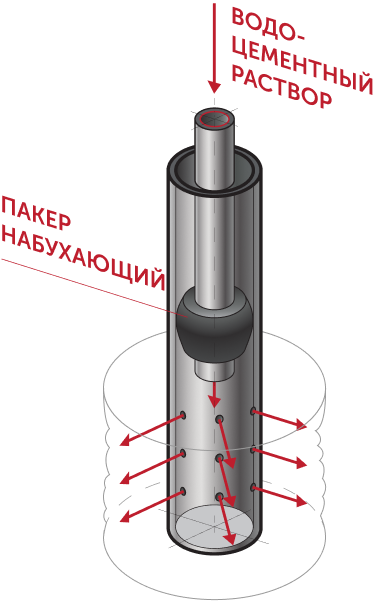

Зонная цементация
Введение раствора производиться под небольшим давлением только в определённом горизонте грунта. Для этого используют разжимной пакет. Пакер опускают в инъекционную колонну на требуемую глубину и разжимают для изолирования верхнего
Этапы производства
1
Бурение лидерной скважины до проектной отметки

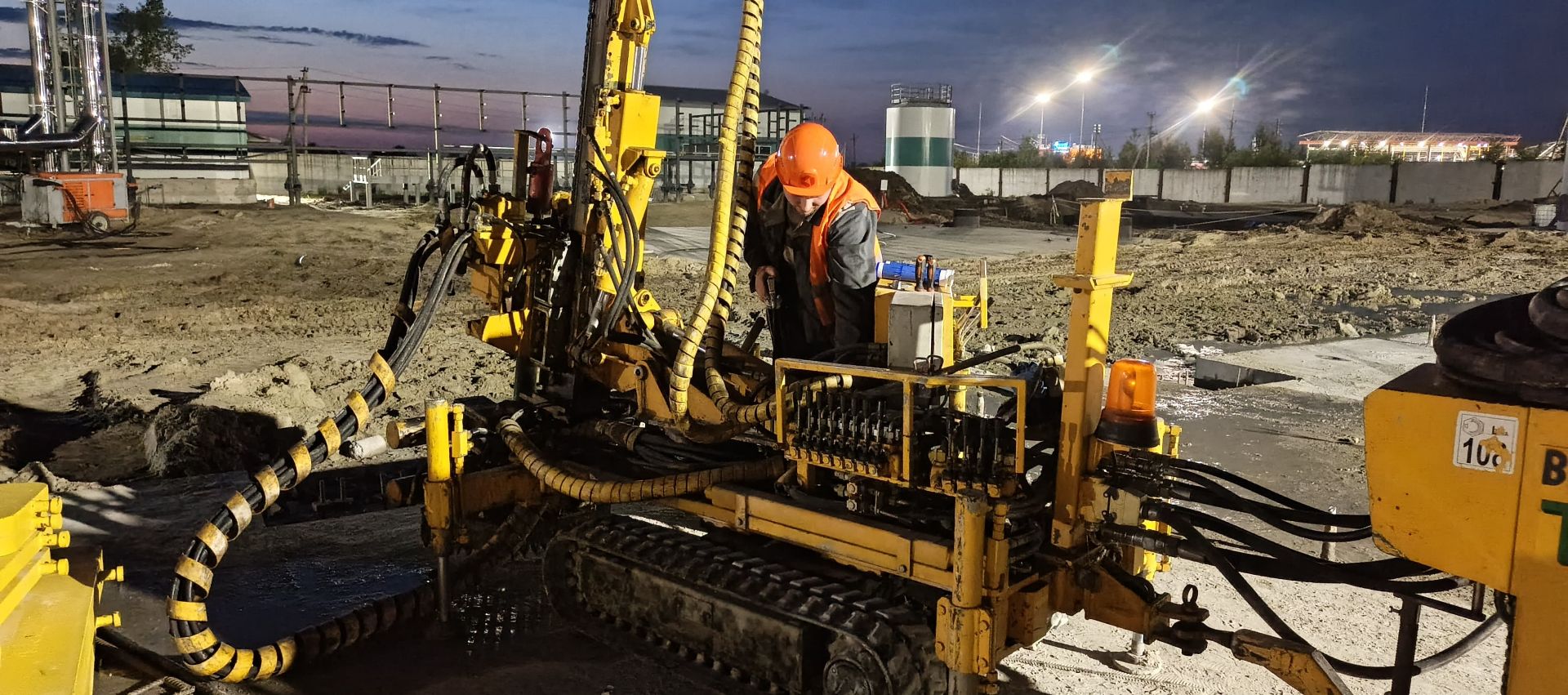

В зависимости от типов ИГЭ используют разные породоразрушающие инструменты. Бурение происходит на воде, либо под защитой специального раствора для избежания обвала стенок скважины. Буровой шлам выходит на поверхность по затрубному пространству. Для решения разных задач используют разное оборудование, от малогабаритных переносных до крупногабаритных самоходных буровых установок.
2
Приготовление и накопление рабочего раствора для струйной цементации грунта
Происходит смешивание воды и необходимых ингредиентов в автоматическом режиме. Рецептура раствора указана в проекте и подтверждена опытным путём. Готовый раствор перекачивается в накопитель. Для решения разных задач используют миксерные установки разной производительности.
3

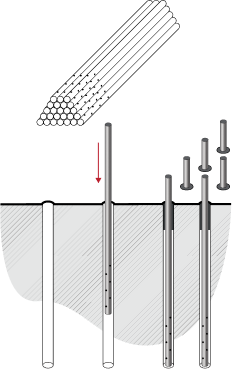

Монтаж цементационного инъектора
Изготовление инъектора происходит заранее согласно технической документации и проектному решению. Инъектор монтируют в скважину до проектной отметки, далее цементируют затрубное пространство для изоляции зоны цементации от кровли.
4

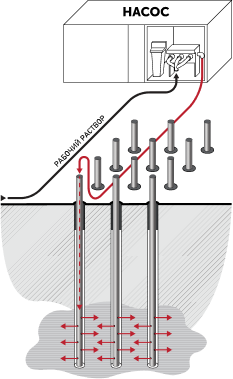

Цементация грунта
Цементационный насос подаёт рабочий раствор по рукавам высокого давления на инъектор в зону укрепления. Во время цементации контролируется давление и объём подающего цементационного раствора.
Использование инъекционной цементации
Инъекционная цементация применяется при строительстве и реконструкции Зданий и Сооружений, Транспортных путепроводов и Линейных сооружений.
Укрепление грунта под существующие фундаменты
Противофильтрационная завеса котлованов и шахт
Укрепление карстующих пород для дорожного и промышленного строительства
Укрепление грунта под проектируемые фундаменты
Преимущества
технологично
Технология используется более 70 лет.
экономично
Минимальные энергозатраты.
компактно
Используется компактное оборудование, в том числе переносное.
